2024/01
二樓柱牆模板組立與三樓底板混凝土澆置工程
二樓底板澆置後,開始二樓柱牆鋼筋綁紮及模板組立

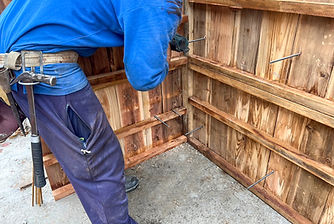

二樓牆面的單面模起底組立
二樓牆面的單面模組立
二樓牆面的單面模組立
模板組立施作尺寸檢核
二樓牆面的鋼筋綁紮
二樓牆面的鋼筋綁紮,工務單位自檢
二樓窗戶開口牆鋼筋綁紮補強
二樓牆面的鋼筋綁紮
牆面鋼筋綁紮後,另一片模板組合前的牆角清潔
建築物外部防塵網架設
二樓雙面模板組立
在工地結構體施工架外圍,需設置有效抑制粉塵之防塵網或防塵布。
二樓雙面模板組立
二樓雙面模板組立
二樓雙面模板組立,使用模板支撐鎖固器
這張照片已可以約略看出牆面與隔間了
窗戶的位置也設置完成
從高處看見此二樓樓層的隔間位置
此為電梯的位置
從高處看內外牆模板隔間的各別位置
白色的箱子為住戶分電箱,後續的相關接電設施都由此處集合
銀色的小盒子為單聯預埋盒。大多使用於空間的插座系統
三樓底板完成後,在綁紮前先清理環境
開始三樓底板的鋼筋綁紮工進,從樑鋼筋結構綁紮開始
綁紮的同時,工務單位會確實自檢施作的品質
三樓底板鋼筋綁紮完成
三樓底板鋼筋綁紮完成
在澆置前,需事先將機電管線預埋
橘色的小盒子為八角預埋盒。主要是照明、消防,其他針對天花板上方的機電系統都可以使用
三樓底板澆置前,需完成建築師與技師的勘驗報告
澆置前的模板清洗作業能讓澆置成果更佳
澆置前,工務單位會針對模板強度再一次巡查
永士營造工務同仁定期召開工程進度的討論會議
三樓底板的混凝土澆置當天
每步工序皆需倚靠團隊的經驗來隨時應變每個突發的狀況
澆置後,也會確實清潔鋼筋,避免因為污染而影響鋼筋的握裹力
澆置當天的拍攝記錄,可以清楚看見已澆置和未澆置完成的區塊
三樓底板混凝土澆置完成
永士營造工務同仁們在旁隨即檢查澆置區塊的施作品質
澆置完隔天立即進行幾日的澆水養護
工務單位會定時調整現場澆置的澆水角度
養護能讓混凝土澆置施作保持一定的緻密品質
