2024/03

​四樓柱牆模板組立與鋼筋綁紮


​農曆年後，擎美進入了四樓的柱牆隔間的組立。建築物外觀明顯也高了許多。


底板灌漿完成後，柱牆的隔間組立先從最外圍的壁面開始

​外牆模板組立從最外圍鷹架搭建開始


從高處看看外圍鷹架剛搭建完畢的樣子

​開始進行外牆的單面模板組立施作


柱筋單面板模施作

四樓的窗框模板組立


牆筋綁紮第一步是將直立鋼筋與從地面預留的鋼筋固定在一起

持續牆面的鋼筋綁紮作業

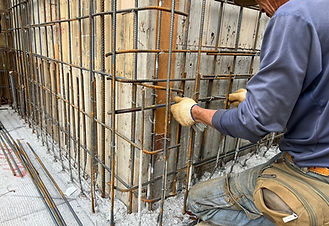

4F牆鋼筋綁紮-1 (1).jpg

​綁紮的工序完全需倚靠手工完成

4F牆鋼筋綁紮-2 (1).jpg

牆體鋼筋間距、厚度需定位綁紮才能發揮牆的抗剪力效果

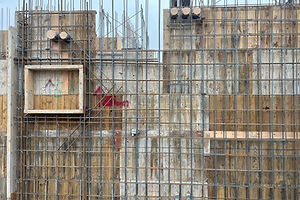

4F牆鋼筋綁紮-3 (1).jpg

小盒子為單聯預埋盒。大多使用於空間的插座系統

圓圓的這一片是鋼筋間隔器，主要是用來避免灌水泥時造成鋼筋外露，確保鋼筋能不貼模，有3~4公分保護層


​四樓牆筋綁紮進行中

此區為廚房陽台區域的圖說，放置於施工現場隨時可溝通與查看

​牆面的鋼筋綁紮完成


​牆筋綁紮後，接續施作另外一面的模板

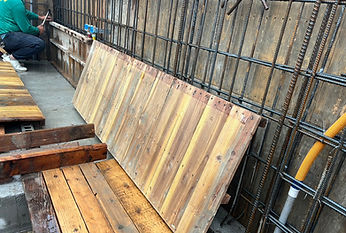

​牆面的雙面模板組立

​牆面的雙面模板組立


​牆面鋼筋完成後，另外一面封模

雙面模板組立後，再次測量查驗
